Vistas de un objeto

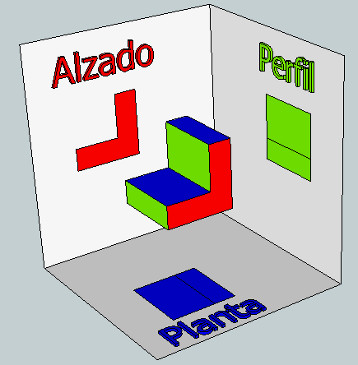

Para representar una figura tridimensional en una hoja de papel también podemos recurrir a las denominadas vistas o proyecciones de la figura sobre los planos horizontal, vertical y lateral.
La proyección del objeto sobre el plano vertical mirando desde el frente (parte derecha) se denomina alzado.
La proyección del objeto sobre el plano horizontal mirando desde arriba se denomina planta.
La proyección del objeto sobre el plano lateral mirándolo de lado (parte izquierda) se denomina perfil.
 |
 |

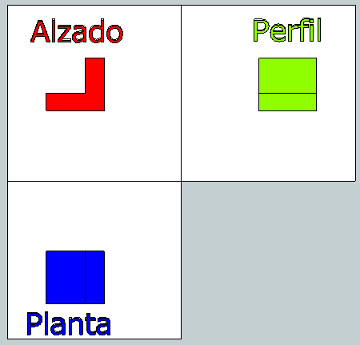

El alzado se mira de frente (parte derecha) y se dibuja en la parte superior izquierda.
El perfil se mira desde el lateral (parte izquierda) y se dibuja en la parte superior derecha.
La planta se mira desde arriba y se dibuja en la parte inferior.

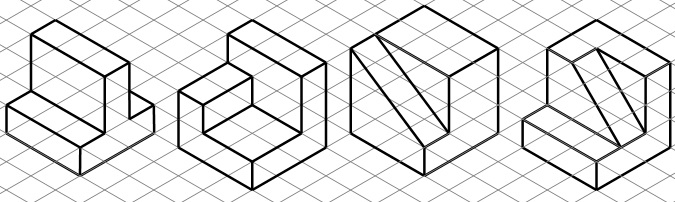

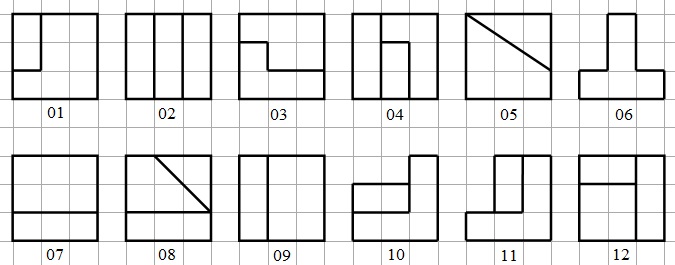

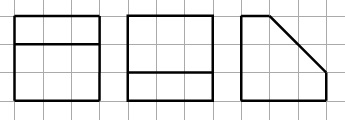

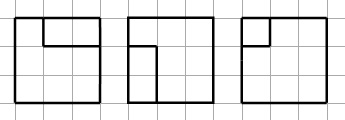

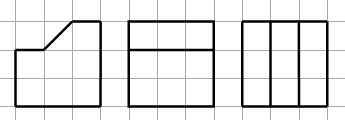

Actividad de rellenar huecos
