Perspectiva caballera
En general, la perspectiva es un conjunto de reglas que permiten representar un objeto de tres dimensiones sobre un plano de dos (el papel) y conseguir darle la sensación de profundidad. De los distintos sistemas vamos a estudiar la perspectiva caballera y la isométrica.
|
Los dibujos en perspectiva caballera se realizan sobre un eje horizontal, un eje vertical y un eje inclinado unos 45º. En este último eje el objeto a representar no se dibuja con sus medidas reales, sino que se reducen aproximadamente a la mitad o a sus dos terceras partes.
|
 |

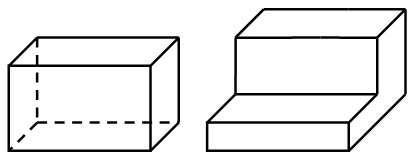

| A continuación se muestran dos figuras en perspectiva caballera. En la primera hemos dibujado, de manera discontinua, las aristas ocultas. |
|

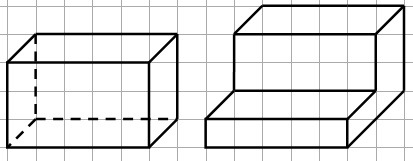

| Para ayudarnos a dibujar en perspectiva caballera podemos utilizar como plantilla una hoja cuadriculada. Las líneas horizontales y verticales coinciden con las de la cuadrícula y las inclinadas de profundidad con las diagonales de los cuadrados. |  |
| En este vídeo se muestra el proceso a seguir para dibujar las dos figuras anteriores |
Obra publicada con Licencia Creative Commons Reconocimiento No comercial Compartir igual 3.0
David López Morte (IES Los Albares)
