Evaluación

Cuestionario SCORM

Pregunta

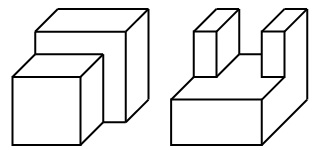

1.- De las frases siguientes marca la única que es verdadera.


Respuestas

a) La primera figura está dibujada en perspectiva isométrica y la segunda en caballera.

b) Las dos figuras están dibujadas en perspectiva caballera.

c) Las dos figuras están dibujadas en perspectiva isométrica.

d) La primera figura está dibujada en perspectiva caballera y la segunda en isométrica.

Pregunta

2.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) Con Sketchup, para darle volumen a la chimenea de una casa con tejado se suele utilizar la herramienta "empujar".

b) La herramienta "Medir" dibuja líneas de una determinada longitud.

c) Con las herramientas mover y rotar al pulsar la tecla "Ctrl" hacemos una copia de los elementos que hayamos seleccionado.

d) Ninguna de las frases anteriores es verdadera.

Pregunta

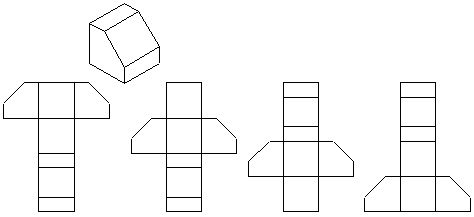

3.- De las frases siguientes marca la única que es verdadera.


Respuestas

a) El segundo desarrollo es correcto.

b) Sólo es correcto el tercer desarrollo.

c) El cuarto desarrollo es correcto.

d) Los desarrollos primero y tercero son correctos

Pregunta

4.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) El desarrollo de la figura anterior necesita 8 pestañas.

b) El desarrollo de la figura anterior necesita 10 pestañas.

c) El desarrollo de la figura anterior necesita 11 pestañas.

d) Ninguna de las frases anteriores es verdadera.

Pregunta

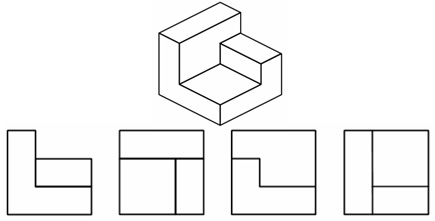

5.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) La figura 1 es el perfil y la 4 la planta.

b) La figura 2 es la planta y la 3 el perfil.

c) La figura  1 es el perfil y la 2 la planta.

d) Ninguna de las frases anteriores es verdadera.

Pregunta

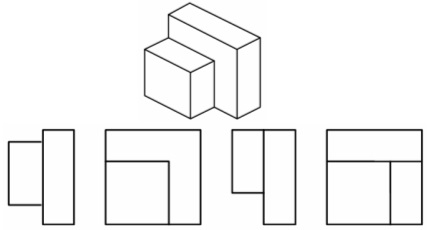

6.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) La figura 1 es el alzado y la 4 el perfil.

b) La figura 2 es el perfil y la 3 el alzado.

c) La figura 3 es la planta y la 1 el alzado.

d) Ninguna de las frases anteriores es verdadera.

Pregunta

7.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) Cuando dibujamos una línea y aparece en color rojo, verde o azul significa que es paralela al eje del mismo color.

b) La herramienta equidistancia se utiliza para mover y copiar un objeto.

c) Para levantar el tejado de una casa solemos utilizar la herramienta sígueme.

d) Para introducir las dimensiones de un rectángulo hay que separarlas por un guión.

Pregunta

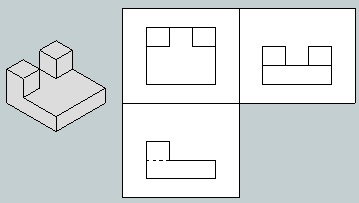

8.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) Las vistas son correctas y están bien colocadas.

b) La única que está bien colocada es el alzado.

c) El perfil y la planta son correctos y están bien colocados.

d) Las vistas son correctas pero todas están mal colocadas.

Pregunta

9.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) Las líneas de profundidad en perspectiva isométrica forman un ángulo de 45º respecto de la vertical.

b) Si dibujamos en papel cuadriculado una figura en perspectiva caballera las líneas de profundidad deben hacerse coincidiendo con las diagonales de los cuadrados.

c) Los dibujos con Sketchup se hacen en perspectiva caballera.

d) Ninguna de las frases anteriores es verdadera.

Pregunta

10.- De las frases siguientes marca la única que es verdadera.

Respuestas

a) En perspectiva isométrica las figuras se ven peor que en perspectiva caballera.

b) Al realizar el desarrolo de una pieza es necesario poner pestañas en todas las aristas.

c) Sketchup es un programa de dibujo y diseño 2D.

d) Ninguna de las frases anteriores es verdadera.
