Desarrollos de piezas
Si queremos construir con cartulina piezas como la mostrada en la figura tenemos que realizar su desarrollo; es decir, "abrir" la pieza y dibujar todas sus caras sobre la cartulina, de manera que al recortarlas y doblarlas se obtenga la figura original.
En el vídeo se muestra como sería el desarrollo de esta figura. Al final hay que añadirle unas pestañas para poder pegar las caras correspondientes.
 |

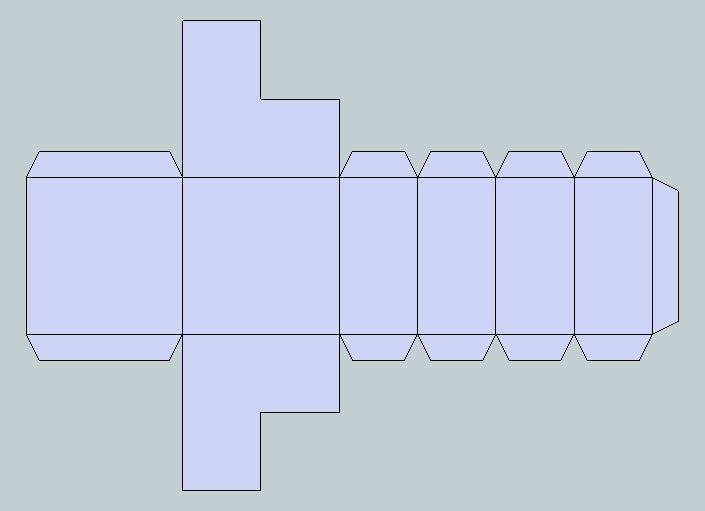

Definitivamente, el desarrollo de la figura anterior sería el mostrado a continuación:
- Para selecionar una cara completa (su superficie y sus cuatro lados) hay que hacer doble clic en su interior.
- Para añadir más elementos a una selección tenemos que mantener pulsada la tecla "Ctrl" (aparecerá el símbolo "+").
- Si queremos rotar una de la caras hay que definir, en primer lugar el eje de rotación, para ello el símbolo de la herramienta aparece en tres colores (rojo, verde o azul), tenemos que moverlo por la imagen hasta que tome el color deseado y para fijarlo mantener pulsada la tecla Shift (flecha de las mayúsculas) mientras lo desplazamos al punto origen de la rotación.
- Si al rotar una cara queremos hacer una copia de la misma hay que pulsar (una sóla vez) la tecla "Ctrl" (aparecerá el símbolo "+").
Construcción de piezas con cartulina
Se trata de montar con cartulina las tres figuras adjuntas. En primer lugar haremos el desarrollo con Sketchup, posteriormente lo dibujaremos con ayuda de una regla sobre la cartulina (tamaño A4), lo recortamos, doblamos y pegamos. Las medidas serán las que aparecen en las figuras dividas por 10.
Para doblar la cartulina sin que se produzcan arrugas es conveniente rayar ligeramente con la punta de unas tijeras, ayudado con una regla, la línea que queramos doblar.
|
 |
 |
En el siguiente vídeo podemos ver como se hace el desarrollo de la primera figura en papel. Hay que medir con la regla y marcar dos puntos antes de dibujar las distintas líneas.
